Cables troncales ECG — la mitad del lado del monitor de la vía de ECG
Troncales listados24
PlataformasGE · Philips · Mindray…
Referencias conocidas2106308-001…
Se acopla conJuegos de 3/5/6/10 derivaciones

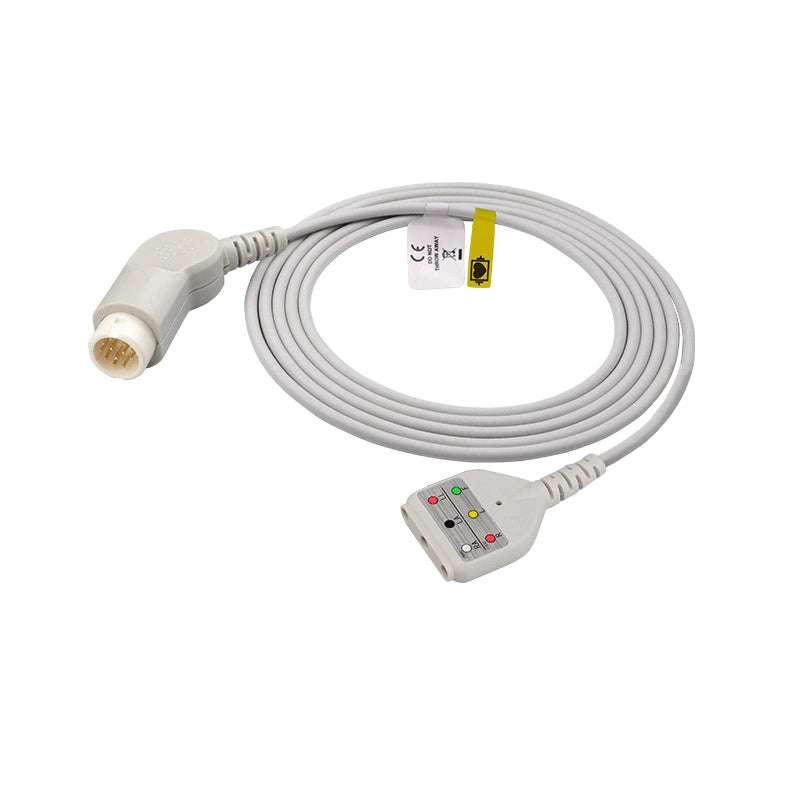

El cable troncal es la mitad fija de la vía de ECG: vive en el monitor, recibe los golpes de los traslados diarios de cama, y dura más que varios juegos de cables de derivación —hasta que deja de hacerlo, y todas las posiciones de derivación empiezan a fallar a la vez. La gama de troncales (24 variantes listadas) cubre las plataformas principales, incluidos los cables host Marquette GE con referencia cruzada a números OEM como 2106308-001 (troncal de 12 derivaciones) y 2017003-001 (troncal de 3/5 derivaciones), además de los patrones Philips, Mindray, Nihon Kohden y Edan.
Los troncales se especifican por el par que unen: conector del lado del monitor y generación en un extremo, la toma del juego de cables de derivación (y su patrón de pines/codificación) en el otro. Un troncal de la generación equivocada puede compartir marca de monitor y aun así no acoplarse con sus juegos —por eso esta familia de páginas existe por separado de los propios juegos.
Diagnóstico de una avería del troncal
Sospeche del troncal cuando aparezcan artefactos o alarmas de derivación suelta en múltiples posiciones de derivación, cuando un juego de cables de derivación que se sabe bueno no cure la avería, o cuando la avería se mueva al manejar el cable cerca del extremo del monitor. Los conductores del troncal se fatigan exactamente donde se flexionan —en el conector del monitor y en la toma del juego. Una prueba de movimiento bajo monitorización (observe el trazado mientras flexiona suavemente cada segmento) localiza la rotura en menos de un minuto.
- Artefacto multi-derivación con un juego que se sabe bueno → troncal sospechoso n.º 1
- El fallo sigue al monitor cuando se intercambian los conjuntos → cable troncal o módulo
- Desconexión intermitente de derivación al reconectar el conjunto → desgaste del contacto del zócalo
Cómo pedir el cable troncal correcto
Indique el modelo del monitor y, si el cable troncal antiguo lleva uno, su número de pieza OEM — los cables troncales GE en particular abarcan varias generaciones de conectores con nombres similares, y el número lo resuelve. Indique también la familia de juegos de cables de derivación que el cable troncal debe aceptar (monitorización de 3/5 derivaciones o diagnóstico de 10 derivaciones), ya que los patrones de zócalo difieren.
Productos representativos del catálogo actual
| Producto (listado de la tienda oficial) | Especificaciones clave |
|---|---|
| Cable troncal ECG de derivación 12 GE Marquette compatible 2106308-001 | AMC: CB-5110006; GE Healthcare > Marquette: 2017006-001 (12 ft), 416035-001, 416035-003, 2106308-001 (12 ft), 2017006-002 (4 ft), 2106308-002 (4 ft); Sage: T02-12-30M; Datex Ohmeda: E-PRESTN, M-PRESTN; GE Healthcare > Critikon > Dinamap: CARESC |
| Cable host 2016560-001 GE (cable de datos) compatible con Cam 14 MAC500,MAC5500 | AMC: CB-2016560-001; GE Healthcare > Marquette: 2016560-001, 700657-001, E9001YT, 2104403-001 (5.5 ft); Pacific Medical: NEGE9001; Sage: V02-13M; categoría: EKG; conector del extremo del monitor: conector plano de 10 pines; longitud total del cable: 5.6 ft (1.7 m); cable |
| Cable troncal ECG 2017003-001 GE Marquette compatible 3/5 derivaciones-IEC | AMC: CB-515006 (cable de 10 ft); Curbell: CBT-05ND-10CM-0001; GE Healthcare > Marquette: 2017003-001 (12 ft), 2017003-002 (4 ft), 2022948-002, 412931-001, E9002ZB, 164L0025, 2106305-001 (12 ft), 2106305-002 (4 ft), 2106311-001 (20 ft); GE Healthc |
| Cable troncal GE 2104723-001 HealthCare ECG compatible con derivaciones 10-22341809 | GE Healthcare > Marquette: 22341809, 2104723-001; Sage: T02-10-25M; Tenacore: 45509-B; categoría: EKG; conector del extremo del monitor: conector DB-15; longitud total del cable: 7.2 ft (2.2 m); material del cable: funda de TPU; codificación de color de derivaciones: AHA/IEC; color del cable de derivación |
| Cable troncal 6 de ECG derivaciones GE Compatible con Marquette 2106307-001 | Datex Ohmeda: Aestiva/5, E-PRESTN, M-PRESTN, Unity；Draeger: Narkomed 6400；GE Healthcare > Critikon > Dinamap: Carescape B105, Carescape B125, Carescape B450, Carescape B650, Carescape B850, ProCare B20, Procare B40；GE Healthcare > Marquette |
| Cable troncal EC419-4I Compatible con ECG | Cables troncales ECG, ECG |
| Cable troncal ECG compatible con Draeger - 3368391 | Draeger: 3368391, 5950192 (cable de 1.5 metros), 5950196；Sage: T09-25M；Categoría: ECG；Conector del extremo del monitor: Rectangular, conector Draeger Infinity de 16 pines；Longitud total del cable: 8.2 ft (2.5 m)；Material del cable: Funda de TPU；Diámetro del cable: 4 mm；Código de color de derivaciones |
| Cable troncal ECG Mindray Compatible con Neonatal DIN de 3 derivaciones | Mindray: EV6222，040-000754-00；Categoría: ECG；Conector del extremo del monitor: Conector de 12 pines；Longitud total del cable: 9 ft (2.7 m)；Material del cable: Funda de TPU；Diámetro del cable: 5 mm；Código de color de derivaciones: AHA/IEC；Color del cable de derivación: Gris；Unidad de embalaje: 1；Peso: 0. |
Preguntas y respuestas
¿Un cable troncal de la misma marca siempre será compatible con mis conjuntos?
No — las generaciones de conectores difieren dentro de una marca. Coincida por modelo de monitor y referencia de cable troncal OEM, que confirmamos antes del envío.
¿Se puede reparar un cable troncal?
Los cables troncales se sustituyen, no se reparan: la fatiga del conductor está distribuida, y un cable troncal reparado es un fallo intermitente esperando un turno de noche.
¿Tienen en stock cables troncales de 12 derivaciones?
Sí — los cables troncales de diagnóstico de 10 derivaciones (para adquisición de 12 derivaciones) están listados para las principales plataformas ECG, incluidas las referencias GE Marquette.
